KITZ C-TE 공압식 볼밸브 소개

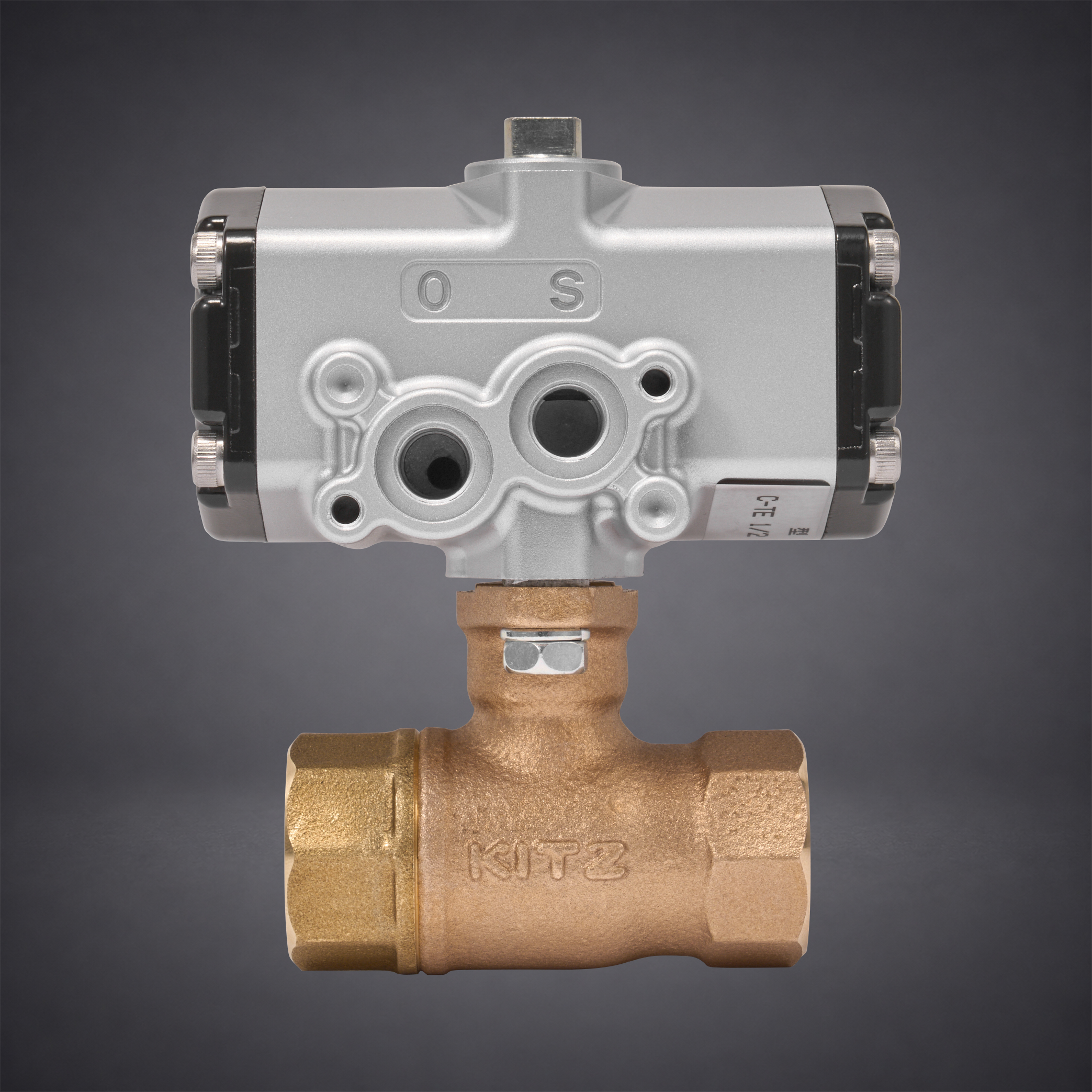

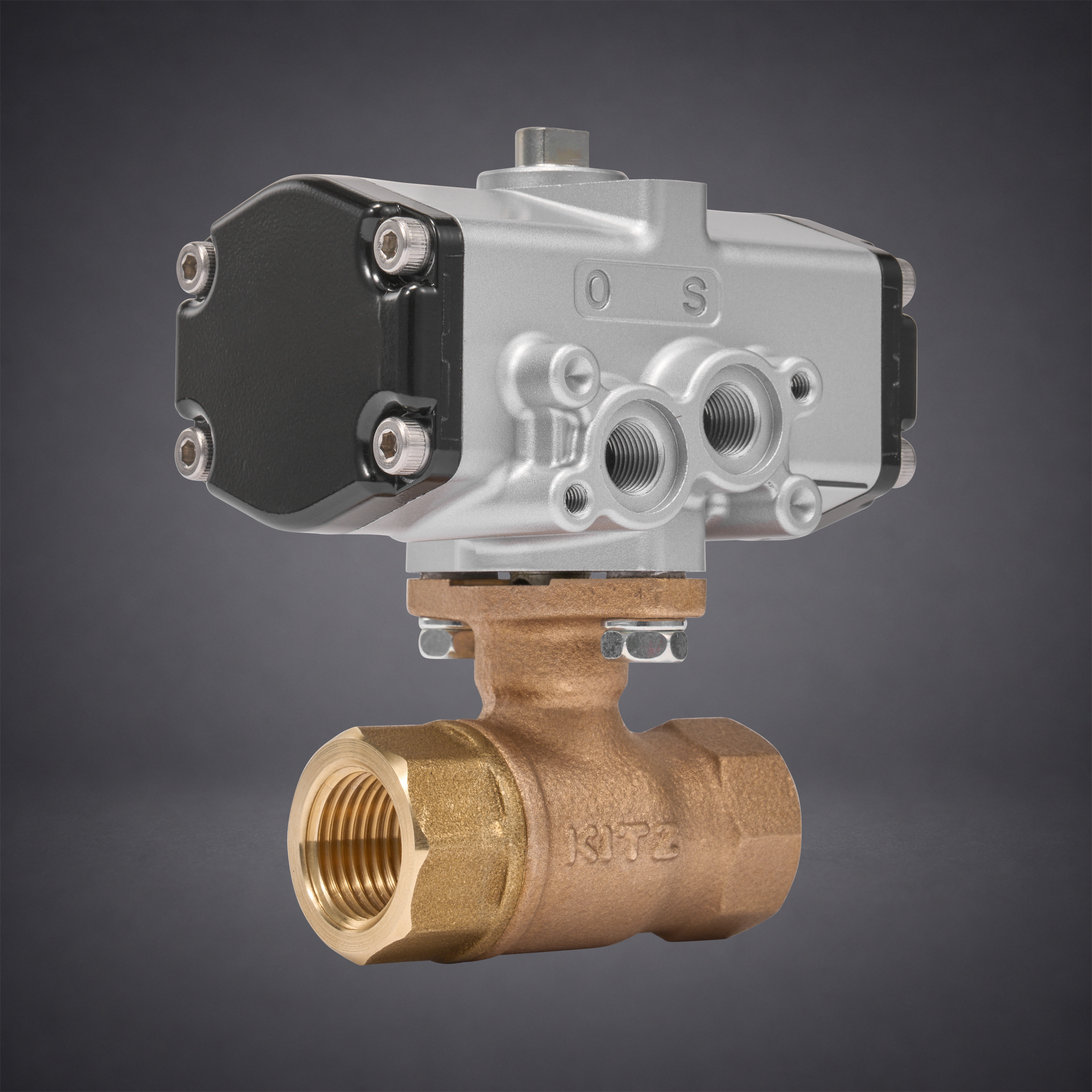

C-TE는 KITZ의 소형 공압 자동밸브 C Series 가운데 청동(브론즈) 재질의 2-Way 볼밸브와 복동형 공압 액추에이터를 결합한 제품입니다.
C-TE는 어떤 밸브일까요?
볼밸브(Ball Valve)는 이름 그대로 내부에 구멍이 뚫린 공 모양의 Ball이 들어 있는 밸브입니다.
볼을 90도 회전시키면 배관이 열리고, 다시 90도 회전시키면 배관이 닫히는 비교적 간단한 구조입니다.
KITZ C-TE는 사람이 손잡이를 돌리는 대신 압축공기로 작동하는 C-Type Pneumatic Actuator가 볼을 회전시켜 밸브를 자동으로 열고 닫습니다.

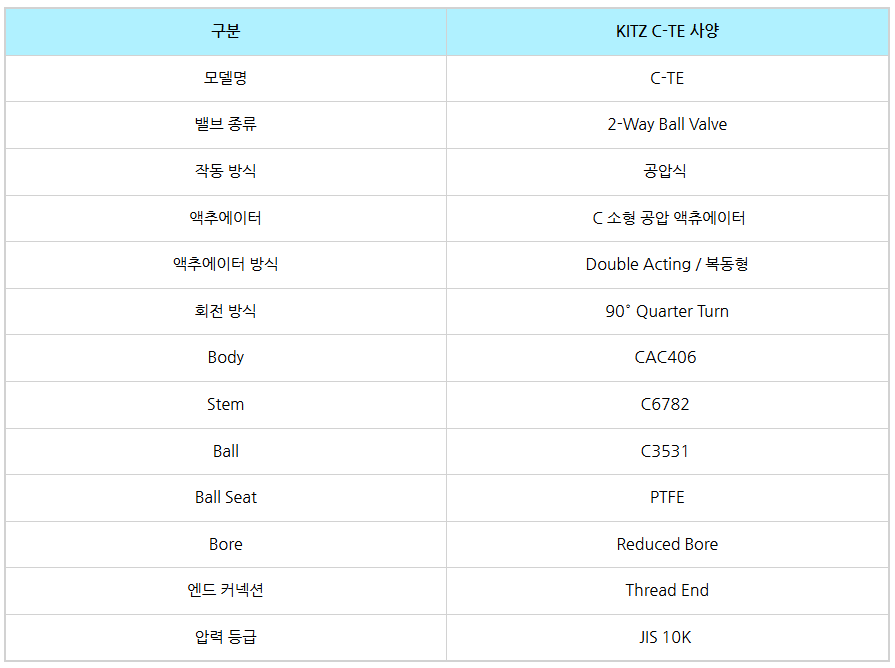

KITZ C-TE 주요 사양
제작 사이즈
C-TE는 소형 자동밸브 시리즈로, 3/8인치부터 2인치까지 공급됩니다.
Reduced Bore란?
C-TE 사양을 보면 Reduced Bore라는 표현이 있습니다.
볼밸브 내부의 유로 직경이 연결되는 배관의 내경보다 작게 설계된 형태를 의미합니다.
반대로 배관 내경과 유사한 수준으로 유로를 확보하는 방식은 일반적으로 Full Bore 또는 Full Port라고 합니다.
Reduced Bore 방식은 밸브를 보다 컴팩트하게 구성할 수 있다는 장점이 있지만, Full Bore 타입과 비교하면 유로 면적이 작기 때문에 유량 또는 압력손실이 중요한 공정에서는 반드시 Cv 및 실제 운전조건을 확인하여 선정해야 합니다.
C-TE가 모든 배관 조건에 무조건 적합하다는 의미는 아니며, 이것이 산업용 밸브 선정에서 가장 중요한 부분 중 하나입니다.
이런 설비에서 검토할 수 있습니다
C-TE는 공식 사양상 물(Water), 오일(Oil), 공기(Air)에 적용할 수 있는 공압식 ON/OFF 볼밸브입니다.
따라서 공장 자동화 설비, 일반 산업설비, 물 공급 및 순환 배관, 압축공기 라인, 장비 내부 유체 차단 등에서 운전조건이 제품 허용범위에 들어오는 경우 검토할 수 있습니다.
다만 유체의 종류만 보고 밸브를 선정해서는 안 됩니다.
실제 선정 시에는 유체 종류와 함께 운전압력, 운전온도, 배관 사이즈, 필요한 유량, 사용 빈도, 주변환경 및 필요 액세서리 등을 함께 확인해야 합니다.
특히 화학약품이나 부식성 유체는 Body뿐만 아니라 Ball, Seat, O-Ring 등 유체와 접촉하는 각 부품의 재질 적합성을 별도로 검토해야 합니다.
C-TE 정리
'청동제 볼밸브 + KITZ C-Type 공압 액추에이터'가 결합된 JIS 10K급 소형 공압식 ON/OFF 자동 볼밸브입니다.
비교적 작은 배관에 사용할 수 있으며, 압축공기를 이용한 복동식 90° 개폐 방식과 컴팩트한 구조가 특징입니다.
자동밸브 선정에서 가장 중요한 것은 단순히 제품 가격이나 배관 사이즈만 맞추는 것이 아니라 실제 유체·압력·온도·사용빈도·설치환경에 맞는 제품을 선정하는 것입니다.
