상품 정보
| 상품번호 |
KITZ C-TNE |
상품상태 |
신상품 |
| 제조사 |
KITZ |
브랜드 |
KITZ |
| 모델명 |
C-TNE |
원산지 |
일본/태국/독일/대만/스페인 |
상품정보 관련 문의사항은 Q&A에 남겨주세요.

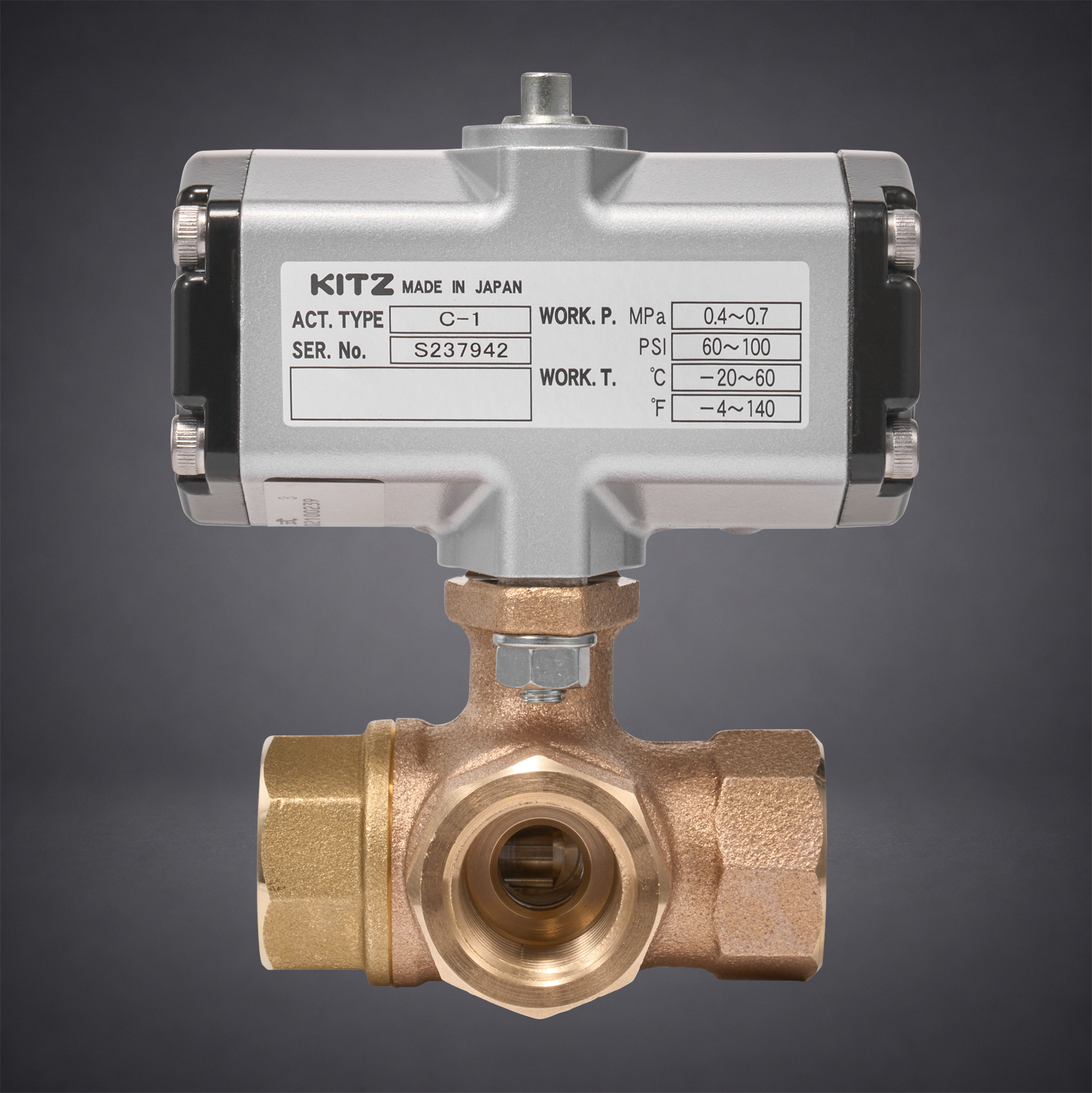

KITZ C-TNE 3 WAY 자동 볼밸브 소개
KITZ C-TNE는 유로 전환을 자동화할 수 있도록 설계된 공압식 3-Way 볼밸브입니다.
전기모터로 작동하는 전동밸브가 아니라 압축공기를 이용하여 작동하는 자동밸브이며,
KITZ의 소형 C-Type 복동식 공압 액추에이터가 적용됩니다.
내부 볼에는 L자 형태의 유로(L-Port)가 형성되어 있습니다.
액추에이터가 볼을 90° 회전시키면 유체가 흐르는 방향이 변경되므로, 사람이 직접 밸브 핸들을 조작하지 않고도
설비의 유로를 자동으로 전환할 수 있습니다.
3개의 배관이 연결된 곳에서 두 개의 유로 중 필요한 방향을 선택하여 전환하는 자동밸브 입니다.

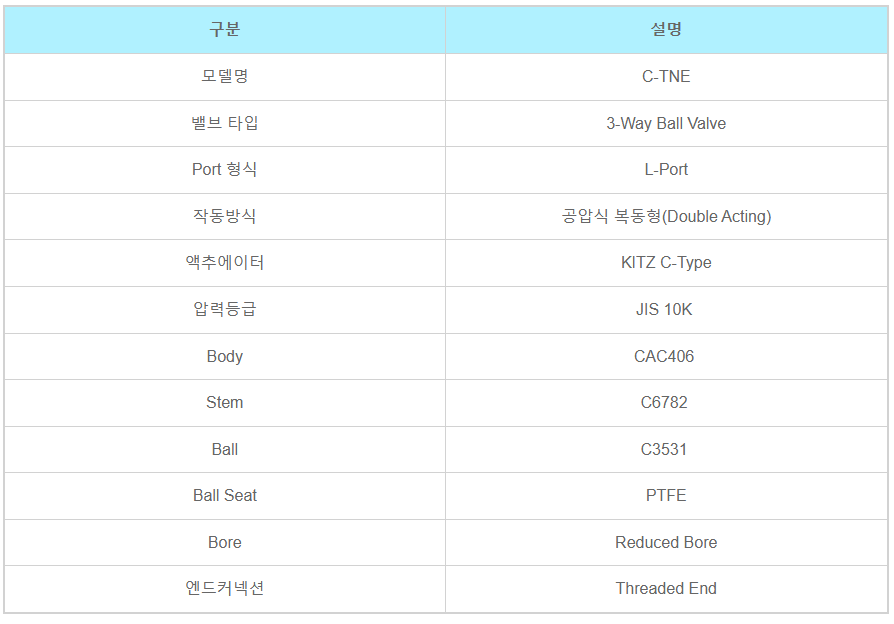

주요 사양
C-TNE의 특징
① 3-Way 구조로 유로 전환
일반적인 2-Way 볼밸브가 배관을 열고 닫는 역할이라면, C-TNE는 3개의 연결구를 가진 구조로 배관의 흐름 방향을 전환할 수 있습니다.
② 공압을 이용한 빠른 자동 작동
KITZ C-Type 공압 액추에이터를 사용하며, 공식 카탈로그 기준 전개 또는 전폐까지의 작동시간은 1초 이하입니다.
③ 콤팩트한 자동밸브 구성
소구경 배관의 자동화에 적합하도록 밸브와 공압 액추에이터가 비교적 컴팩트 하게 구성되어 있습니다.
④ 다양한 소구경 배관 대응
1/4″부터 2″까지 제작되어 장비 배관 및 각종 소구경 유체라인의 자동 유로 전환에 활용할 수 있습니다.
이런 곳에 적용할 수 있습니다
C-TNE는 물, 오일, 공기 등을 사용하는 설비에서
유체 공급라인 전환 / 공정라인 선택 / 장비 Utility 배관 전환
등과 같이 두 개의 유로를 자동으로 선택해야 하는 곳에 검토할 수 있습니다.
자동밸브 선정 시에는
배관 사이즈 / 사용유체 / 정상·최대압력 / 정상·최대온도 / 공압 공급압력 / 필요한 작동방식을 확인한 후 선정하는 것이 중요합니다.
