상품 정보
| 상품번호 |
KITZ 10DJME |
상품상태 |
신상품 |
| 제조사 |
KITZ |
브랜드 |
KITZ |
| 모델명 |
10DJME |
원산지 |
일본/태국/독일/대만/스페인 |
상품정보 관련 문의사항은 Q&A에 남겨주세요.

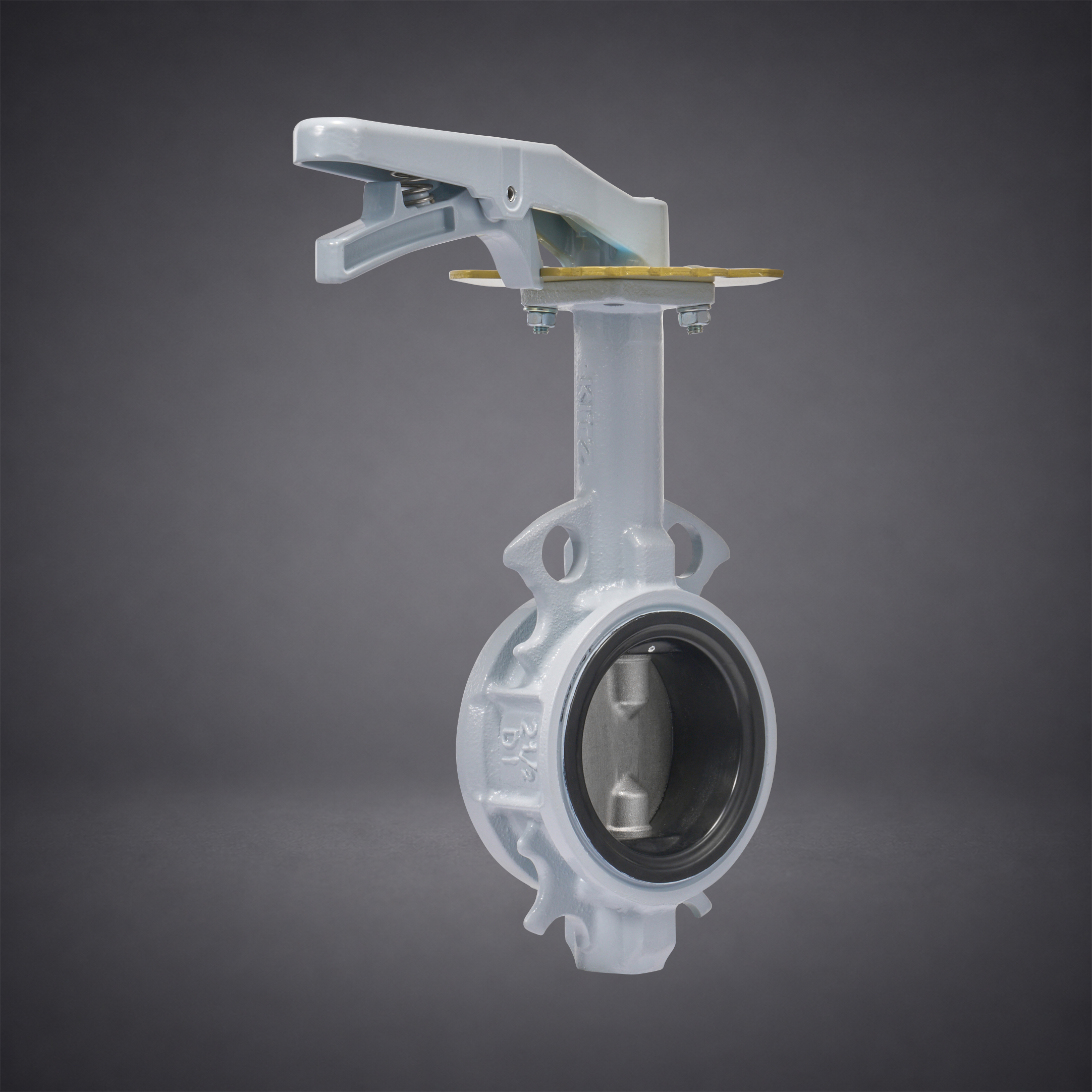

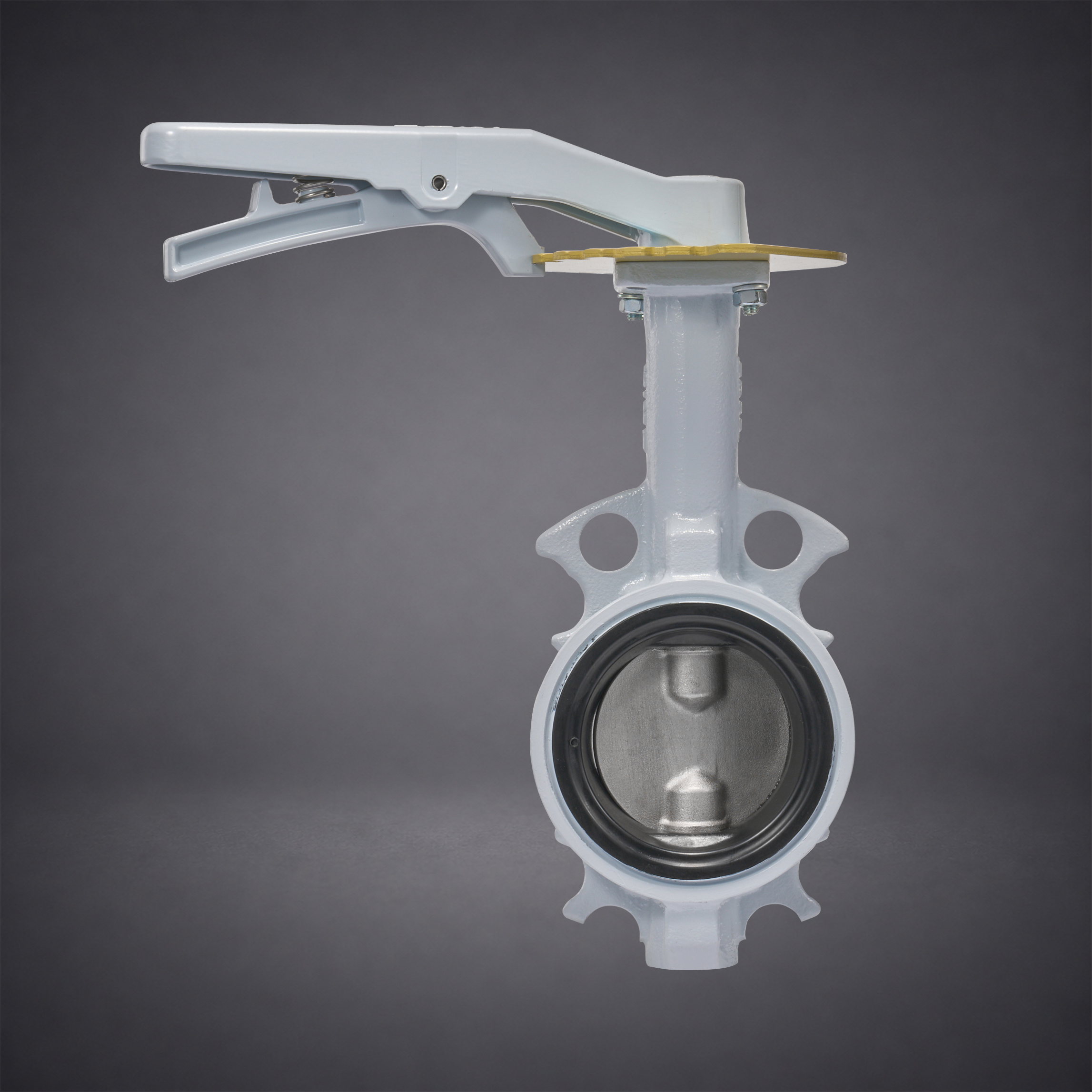

KITZ DJME 버터플라이 밸브 소개

1) 제품 소개
KITZ 10DJME, G-10DJME, 20DJME, G-20DJME는 배관 내 유체의 개폐 및 유량 조절에
사용하는 웨이퍼형 버터플라이 밸브입니다.
내구성이 우수한 덕타일 주철 바디에 316계 스테인리스강 디스크와 EPDM 고무 시트를 조합하여,
수처리·공업용수·냉각수·공조설비 등 다양한 산업용 배관에 적용할 수 있도록 설계되었습니다.
90도 회전으로 밸브를 신속하게 개폐할 수 있으며, 배관 플랜지 사이에 설치하는 웨이퍼 구조로 설치 공간을 효율적으로 활용할 수 있습니다.
KITZ DJ 시리즈는 시트와 바디의 박리를 억제하는 구조를 적용하여
고유속 및 진공 배관에 대한 대응성과 유지관리 편의성을 높였습니다.
2) 주요 특징
일반 회주철보다 기계적 강도와 충격 저항성이 우수한 FCD450 계열 덕타일 주철 바디를 적용하였습니다.
유체와 직접 접촉하는 디스크에는 316SS 또는 SCS14A·CF8M 계열의 스테인리스강을 적용하여 내식성과
내구성을 확보하였습니다.
EPDM 시트는 물, 냉각수, 온수 및 일반 산업용수 계통에 적합한 고무 재질입니다. 시트의 탄성을 이용하여
안정적인 차단 성능을 제공합니다.
밸브를 양쪽 배관 플랜지 사이에 설치하는 구조로, 플랜지형 밸브에 비해 비교적 간결하게 배관을 구성할 수 있습니다.
10DJME / 20DJME: 레버 조작 방식
G-10DJME / G-20DJME: 기어 조작 방식
※ 소구경 또는 조작 빈도가 높은 배관에는 레버식이 편리하며, 비교적 큰 조작 토크가 필요한 배관에는 기어식이 적합합니다.
3) 공통 주요 재질

4) 사용 온도 기준
일반 사용 범위: 약 -20℃에서 +120℃
연속 사용 권장 범위: 약 -20℃에서 +100℃
유체가 동결되지 않는 조건에서 사용
5) 모델 선택 안내

6) 주요 적용 분야
7) 구매 전 확인사항
※EPDM은 모든 오일, 탄화수소 및 화학약품에 공통으로 사용할 수 있는 재질이 아닙니다. 특수 유체, 약품, 가스, 오일 또는
고온 유체에 사용하는 경우에는 반드시 재질 적합성을 별도로 검토해야 합니다.
